78影像测量仪的应用和功能

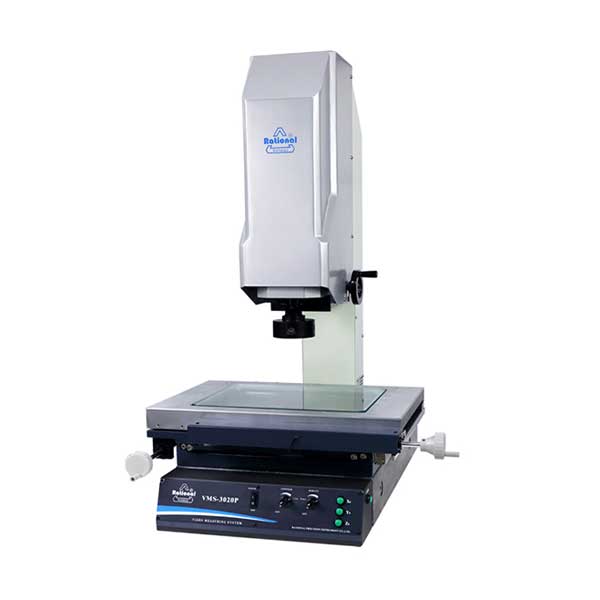

什么是手动影像测量仪?手动影像测量仪是影像测量仪的一种，顾名思义工作台通过手摇移动，手动影像测量仪利用CCD相机及变焦物镜对待测物体表面进行进行放大成像，后专用测量系统手动在图像表面根据需求手动采样坐标点后通过测量系统得出具体测量结果的精密尺寸测量仪器。

手动影像测量仪的精度数据来自哪里?手动影像测量仪由图像采集装置、数据采集装置和二维测量系统三部分组成。变焦物镜和高分辨率彩色摄像机组成图像采集装置，数据采集装置由光栅尺和数据处理器组成。图像和数据由二维测量系统测量，如点-线弧和距离。

手动影像测量仪有哪些应用?适用于冲压件、塑料件、薄膜、易变形、易损坏及小尺寸工件的非接触测量，如橡胶、塑料、五金、钟表、轻工等行业。

手动影像测量仪的仪器使用：影像测量仪适用于针对两个坐标的所有应用领域，广泛应用于机械、电子、仪器、塑料、各种精密加工零件等行业。

手动影像测量仪的仪器特性：变焦物镜和分划板发生器用作测量瞄准体系。测量仪具有多种数据处理、显示、输入和输出功能，与计算机连接后，可使用专用测量系统处理和输出绘图图形。

手动影像测量仪的制度功能：

1.产品可以以jpeg格式拍摄并存储在计算机中，以形成产品图库;

2.打开储存在电脑中的照片，并在实时图像的同一张图片中进行比较;

3.图形可以输入AutoCAD成为施工图;

4.可将AutoCAD制度施工图输入实时图像，使AutoCAD施工图与实际工件形状重叠对比，找出工件与施工图的区别;

5.以前照片中存储的jpeg图片可以输入到实时图像中，以便与实际工件进行重叠比较;

6.你可以在整个鸟瞰图中标出尺寸;

7.自定义圆：可以根据用户需求自定义制度圆，然后将制度圆与图像中的工件进行比较，找出工件与制度圆的误差。

以上便是为您介绍的手动影像测量仪的应用和功能有哪些的内容，希望对您有所帮助!
